Анализ электрической схемы РЭС

В настоящее время печатный монтаж в производстве РЭС находит очень широкое применение. С использованием такого монтажа, применяя функционально-узловой метод конструирования, удобно проектировать всевозможные функциональные узлы (ФУ) и устройства РЭС.

Суть функционально-узлового метода конструирования РЭС заключается в объединении в конструктивно и технологически законченный узел части схемы радиоустройства, способной выполнять частную задачу  преобразования или формирования сигнала.

Функциональными узлами с печатным монтажом будем называть такие ФУ, в  которых межэлементные  соединения выполняются с помощью плоских проводников, имеющих прочное соединение с основанием (печатной платой) по всей своей длине.

ФУ с печатным монтажом открывают потенциальные возможности механизации и автоматизации производственных процессов. При производстве РЭС они позволяют обеспечить:

-      механизацию операций сборки, монтажа и пайки;

-      повторяемость  монтажного рисунка ФУ, а следовательно, и идентичность параметров монтажа;

-      возможность более полной механизации контрольно-регулировочных операций;

-      компактность аппаратуры и уменьшение ее веса.

Последнее преимущество реализуется в полной мере, если ФУ комплектуется элементами удобными для печатного монтажа. Это означает, что элементы должны иметь малые габариты, выводы для подключения располагаться с одной стороны и в одной плоскости, расстояния между выводами должны быть пропорциональны шагу координатной сетки печатной платы и т.д.

После изучения описания радиоустройства, уяснения его принципа работа и назначения, следует приступать к анализу его электрической схемы с целью выделения из нее функционально-законченного узла, который следует выполнить печатным монтажом.

1)       Современные функциональные узлы содержат в своей электрической схеме от десятков до сотен схемных элементов, таких как резисторы, конденсаторы, индуктивные элементы, линии задержки, фильтры, электровакуумные и полупроводниковые приборы, микросхемы общего применения и т.п.
Тем не менее, чтобы существенно не снизить надежность, на печатной плате ФУ обычно не рекомендуется устанавливать  чрезмерно массивные и крупногабаритные элементы (силовые трансформаторы, дроссели, конденсаторы, радиаторы), а также элементы со значительным тепловыделением (мощные транзисторы,  тиристоры, диоды, лампы большой мощности и т.п.). Если масса элемента более 70 г. или его габариты слишком велики, размещать на печатной плате ФУ такой элемент не стоит (во всяком случае, без специального обоснования и учета последствий).

2)       Необходимо уяснить - какие элементы относятся к органам управления РЭС и органам контроля за его работой. Как правило, подобные элементы не размещают на печатной плате ФУ, а выносят на лицевую или заднюю панель РЭС. Туда же обычно выносят элементы включения (выключения) питания, входные и выходные гнезда, элементы индикации, регистрирующие приборы и другие элементы, которые нецелесообразно размещать на печатной плате.

3)        Определить способ соединения ФУ с оставшейся частью схемы РЭС. Будет ли это соединение выполняться с помощью разъема или без него, например, с помощью жгута, припаиваемого к монтажным стойкам или клеммам печатной платы.

4)       Выбрать способ крепления ФУ в радиоустройстве. Для крепления ФУ можно использовать:

-       разъем (тот же, что используется для электрического соединения);

-       зажимы;

-       крепежные винты и т.п. детали.

Результатом анализа принципиальной схемы радиоустройства должен быть вариант (черновик) преобразованной схемы, состоящей только из элементов, которые предполагается разместить на печатной плате ФУ.

 Выделенная  схема ПП ФУ выполняется в рабочей тетради и согласовывается с преподавателем.

Цель работы

1.   Изучение методики работы с графическим редактором P-CAD Schematic.

2.   Приобретение практических навыков создания и оформления электрических схем.

Формирование заголовка таблицы внешних соединений

    Установить шаг сетки 2.5 мм.



Перейти в режим рисования линий нажатием клавиши

 на вертикальной панели инструментов.

    Щелкнуть последовательно ЛК в точках с координатами (160; 147,5), (165; 152,5), (200; 152,5) и (200; 147,5), после чего нажать ПК. Для проведения вертикальной разделительной линии щелкнуть последовательно ЛК в точках с координатами (175; 147,5), (175; 152,5), затем нажать ПК (рис. 5.15).

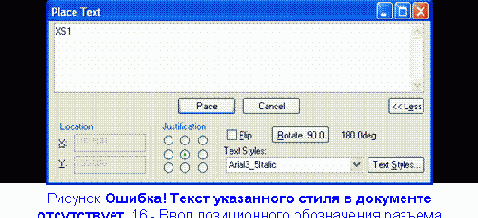

    Ввести позиционное обозначение разъема, для чего выполнить команды Place/Text  и щелкнуть ЛК над изображением верхнего элемента разъема в точке с координатами (182,5; 155). В появившемся диалоговом окне Place Text (рис. 5.16)  выбрать  образованный нами ранее стиль текста  Arial3_5Italic и в области Justification избрать способ выравнивания текста по центру горизонтали и вертикали. Ввести с клавиатуры  позиционное обозначение разъема XS1 и нажать Place.



Аналогично разместить тексты заголовков граф таблицы «Конт.» и «Цепь» в точках (170; 150) и (187,5; 150) соответственно (см. рис. 5.15).

Экранный интерфейс редактора P-CAD Schematic

Экран графического редактора P-CAD Schematic представлен на рис. 4.1.

В верхней части экрана рядом с надписью «P-CAD 2002 Schematic» выводится имя  текущего файла (с расширением .sch).

Экран схемного редактора P-CAD Schematic можно разделить на несколько функцио­нальных зон:

    главное меню, где сосредоточены основные команды редактора, пункты которого могут быть акти­визированы либо щелчком мыши по выбранному меню, либо нажатием клавиши <Alt> и буквы, подчеркнутой в названии пункта меню. Многие команды могут быть выполнены с помощью горячих клавиш и пикто­грамм;

    верхняя и левая инструментальные панели, куда вынесены наиболее употребительные команды;

    рабочее поле, на котором размещается вводимая схема;

    строка подсказки

(рис. 4.2) в нижней части экрана, куда выводятся сообщения системы о необходимых действиях пользователя

    статусная строка

(рис. 4.2), где отображаются:

-        координаты курсора;

-        тип сетки и ее шаг;

-        текущая толщина линий,

-        название текущей страницы;

-        кнопка записи макрокоманд;

-        кнопка установки параметров страницы.

Следует отметить, что окна в статусной строке доступны для редактирования. Здесь можно не только посмотреть координаты курсора, но и установить их, выбрать рабочую страницу, шаг сетки или толщину линий. При выполнении некоторых команд, например, размещении проводников или линий, в правой части статусной строки выводится справочная информация о режиме работы.

Электрические схемы при проектировании РЭС

3.1    Общие правила создания электрических схем

Перед тем как рассмотреть ос­новные правила выполнения схем, определим основные термины.

Элемент схемы - составная часть схемы, которая выполняет определенную функцию в изделии и не может быть разделена на части, имеющие само­стоятельное назначение (резистор, трансформатор, насос, распределитель, муфта и т.п.).

Устройство - совокупность элементов, представляющая единую конструк­цию (блок, плата, шкаф, и т.п.). Устройство может не иметь в изделии оп­ределенного функционального назначения.

Функциональная группа - совокупность элементов, выполняющих в изделии определенную функцию и не объединенных в единую конструкцию. Функциональная часть - элемент, устройство, функциональная группа.

Функциональная цепь - линия, канал, тракт определенного назначения (ка­нал звука, видеоканал, тракт СВЧ и т.п.).

Линия взаимосвязи

- отрезок линии, указывающей на наличие связи между функциональными частями изделия.

Схема структурная - схема, определяющая основные функциональные части изделия, их назначение и взаимосвязи. Схемы структурные разрабатывают при проектировании изделий на стадиях, предшествующих разработке схем других типов, и пользуются ими для общего ознакомления с изделием.

Схема функциональная - схема, разъясняющая определенные процессы, протекающие в отдельных функциональных цепях изделия или в изделии в целом. Схемами функциональными пользуются для изучения принципов работы изделий, а также при их накладке, контроле и ремонте.

Схема принципиальная (полная) - схема, определяющая полный состав   эле­ментов и связей между ними и, как правило, дающая детальное представле­ние о принципах работы изделия. Схемами принципиальными пользуются для изучения принципов работы изделий, а также при их наладке, контроле и ремонте. Они служат основанием для разработки других конструкторских документов, например, схем соединений (монтажных) и чертежей. Так на основе схе­мы электрической принципиальной разрабатывают целый ряд других конст­рукторских документов - схемы соединений, чертежи печатных плат, пе­речни элементов и т.
д. На схеме электрической принципиальной изображают все электрические элементы и устройства, необходимые для осуществления и контроля в изделии соответствующих электрических про­цессов.

Схема соединений (монтажная) - схема, показывающая соединения состав­ных частей изделия (установки) и определяющая провода, жгуты, кабели или трубопроводы, которыми осуществляются эти соединения, а также мес­та их присоединений и ввода (разъемы, платы, зажимы и т.п.). Схемами соединений (монтажными) пользуются при разработке других конструктор­ских документов, в первую очередь, чертежей, определяющих прокладку и способы крепления проводов, жгутов, кабелей или трубопроводов в изде­лии, а также для осуществления присоединений и при контроле, эксплуата­ции и ремонте изделий.

Схема подключения - схема, показывающая внешние подключения изделия. Схемами подключения пользуются при разработке других конструкторских документов, а также для осуществления подключений изделий и при их эксплуатации.

Схема общая - схема, определяющая составные части комплекса и соеди­нения их между собой на месте эксплуатации. Схемами общими пользуются при ознакомлении с комплексами, а также при их контроле и эксплуатации. При необходимости допускается разрабатывать схему общую на сборочную единицу.

Схема расположения - схема, определяющая относительное расположение составных частей изделия, а при необходимости также жгутов, проводов, кабелей и т. п. Схемами расположения пользуются при разработке других конструкторских документов, а также при эксплуатации и ремонте изделий.

Схема объединенная - схема, которая представляет собой схемы двух или нескольких типов, выполненных на одном конструкторском документе и выпущенных на одно изделие.

Из всего многообразия видов схем, на которые в зависимости от типов элементов и связей, подразделяются схемы, входящие в состав РЭС, нас в первую очередь интересуют электрические схемы (обозначают их буквой Э).

Типы схем обозначают цифрами: структурные - 1, функциональные - 2, принципиальные (полные) - 3, соединений (монтажные) - 4, подключе­ния - 5, общие - 6, расположения - 7, объединенные - 0.



Например, схемы электрические принципиальные обозначают ЭЗ.

Каждой схеме присваивают обозначение по ГОСТ 2.201 - 80, как самостоятельному конструкторскому документу.

Форматы листов схем выбирают в соответствии с требованиями, установ­ленными в ГОСТ 2.301-68 и ГОСТ 2.004-79, при этом основные форматы являются предпочтительными. При выборе форматов следует учитывать объем и сложность проектируемого изделия, необходимую степень детали­зации данных, обусловленную назначением схемы. Выбранный формат должен обеспечивать компактное выполнение схемы, не нарушая ее наглядности и удобства пользования. Схемы выполняют без соблюдения масштаба, дейст­вительное пространственное расположение составных частей изделия не учитывают или учитывают приближенно.

Графические обозначения элементов и соединяющие их линии связи следу­ет располагать на схеме таким образом, чтобы обеспечивать наилучшее представление о структуре изделия и взаимодействии его составных частей

Линии на схемах всех типов выполняются в соответствии с ГОСТ 2.303-68. Толщин линии выбирается в пределах от 0,2 до 1 мм и выдерживается по­стоянной во всем комплекте схем на изделие. Как условные графические обозначения, так и линии соединений выполняются линиями одинаковой толщины. Как правило, утолщенными линиями изображают общие шины (жгуты). Тип линии зависит от изображаемого объекта. Допускается выделять утолщенной линией от­дельные электрические цепи, например силовые.

При выполнении схемы устанавливается просвет между соседними линиями УГО не менее 1 мм, между отдельными УГО - не менее 2 мм, между со­седними линиями связи (цепями) - не менее 3 мм. Очевидно, что линии соединений должны состоять из горизонтальных и вертикальных отрезков.

Номера действующих ГОСТов, определяющих правила выполнения схем, приведены в табл. 3.1.

Таблица 3.1 - ГОСТы, определяющие правила выполнения схем

Номер ГОСТа	Название
ГОСТ 2.701	Схемы. Виды и типы. Общие требования к выполнению
ГОСТ 2.702	Правила выполнения электрических схем
ГОСТ 2.705	Правила выполнения электрических схем обмоток и изделий с обмотками
ГОСТ 2.708	Правила выполнения электрических схем цифровой вычисли­тельной техники
ГОСТ 2.709	Система обозначения цепей в электрических схемах
ГОСТ 2.710	Обозначения буквенно-цифровые в электрических схемах

<


При выполнении схем применяют условные графические обозначения (УГО), ус­тановленные в стандартах ЕСКД, а также построенные на их основе, пря­моугольники, упрощенные внешние очертания, в том числе аксонометриче­ские. Номера соответствующих ГОСТов приведены в табл. 3.2.

Таблица 3.2 - ГОСТы для условных графических обозначений элементов

Номер ГОСТа	Название
ГОСТ 2.711	Схема деления изделия на составные части
ГОСТ 2.721	Обозначения общего применения
ГОСТ 2.722	Машины электрические
ГОСТ 2.723	Катушки индуктивности, дроссели, трансформаторы, автотранс­форматоры и магнитные усилители
ГОСТ 2.725	Устройства коммутирующие
ГОСТ 2.726	Токосъемники
ГОСТ 2.727	Разрядники, предохранители
ГОСТ 2.728	Резисторы, конденсаторы
ГОСТ 2.729	Приборы измерительные
ГОСТ 2.730	Приборы полупроводниковые
ГОСТ 2.731	Приборы электровакуумные
ГОСТ 2.732	Источники света
ГОСТ 2.733	Обозначения условные детекторов ионизирующих излучений в схемах
ГОСТ 2.734	Линии сверхвысокой частоты и их элементы
ГОСТ 2.735	Антенны
ГОСТ 2.736	Элементы пьезоэлектрические и магнитострикционные. Линии задержки

Для уменьшения количества линий и повышения читаемости и нагляд­ности схемы рекомендуется использовать слияние линий в групповые линии связи (шины, жгуты). При этом каждая линия в месте слияния должна быть помечена порядковым номером. Очень часто вместо поряд­кового номера используют обозначения, например: D0, D1, RESET, CS т.д.

Графический редактор P-CAD Schematic предназначен главным образом для создания схем электрических принципиальных. Затем из них извлекается список цепей и далее в соответствующих программных средствах выполня­ется трассировка печатной платы. Однако встроенные графические средства редактора P-CAD Schematic позволяют при разработке конструкторской документации на РЭС успешно про­ектировать схемы других типов - структурных, функциональных, соединений и т.д.

Для получения более полной информации о правилах выполнения схем рекомендуется обратиться к работам [1 - 4]. Вообще же рекомендация здесь только одна - не забывайте о ГОСТах и следите за новыми изменениями в них.

Контрольные вопросы

1.        Поясните назначение программы P-CAD Schematic.

2.        Поясните назначение кнопок на панели инструментов.

3.        Объясните назначение полей в нижней части экрана.

4.        Каким образом выбираются для размещения элементы, входящие в электрическую схему?

5.        Как выполняется вращение УГО ЭРЭ на рабочем поле?

6.        Как производится соединение выводов ЭРЭ на схеме?

7.        Поясните порядок введения в схему общей шины.

8.        Каким образом производится подключение выводов ЭРЭ к шине?

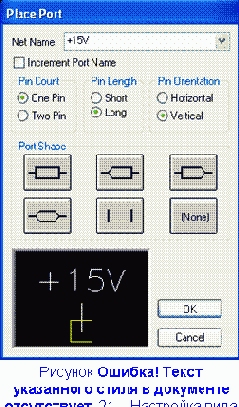

9.        Для чего и как устанавливаются порты на линии связи?

10.    Для чего и как схема записывается в виде списка соединений?

Литература

СПИСОК ЛИТЕРАТУРЫ

1.      Кобрин Ю.П. Составление и чтение принципиальных схем. – Томск, ТУСУР, 2000. - 27 с.

2.      Кобрин Ю.П. Схемы при проектировании РЭС. – Томск, ТУСУР, 2000. - 24 с.

3.      Разработка и оформление конструкторской документации радиоэлектрон­ной аппаратуры: Справочник / Ч. Т. Романычева, А. К. Иванова, А. С. Кули­ков и др; Под ред. Э.Т. Романычевой. - 2-е изд., перераб. и доп. -М.: Радио и связь, 1989. - 448 с.

4.      Усатенко С.Т., Каченюк Т.К., Терехова Н.В. Выполнение электрических схем по ЕСКД: Справочник. – М.: Изд-во стандартов, 1992. – 316 с.

5.      Мактас М.Я. Восемь уроков по P-CAD 2001. - М.: СОЛОН-Пресс, 2003. - 224 с.: ил.

6.      Стешенко В.Б. P-CAD. Технология проектирования печатных плат. — СПб.: БХВ-Петербург, 2003. — 720 с.: ил.

7.      Разевиг В. Д. Проектирование печатных плат в P-CAD 2001. - М.: Солон-Р, 2001.

8.      Саврушев Э.Ц. P-CAD для Windows. Система проектирования печатных плат. Практ. пособие — М.: Издательство ЭКОМ, 2002. - 320. с.: ил.

9.      Лопаткин А.В. Проектирование печатных плат в системе P-CAD 2001. Учебное пособие для практических занятий. – Нижний Новгород, НГТУ, 2002. - 190 с.

10.  Кобрин Ю.П. Команды графического редактора P-CAD Schematic – Томск, ТУСУР, 2005. - 19 с.

11.  Кобрин Ю.П. Сообщения об ошибках программы P-CAD Schematic – Томск, ТУСУР, 2005. - 2 с.

12.  Кобрин Ю.П. Создание углового штампа чертежа и форматок в P-CAD 2002. – Томск, ТУСУР, 2005. - 31 с.

13.  Кобрин Ю.П. Организация и ведение библиотек электрорадиоэлементов в P-CAD 2002. – Томск, ТУСУР, 2005. - 27 с.

14.  Кобрин Ю.П. Создание  условных графических обозначений электрорадиоэлементов средствами редактора P-CAD Symbol Editor. – Томск, ТУСУР, 2005. - 52 с.

15.  Кобрин Ю.П.
Создание компонентов радиоэлектронных средств с помощью программы работы с библиотеками P-CAD Library Executive. – Томск, ТУСУР, 2005. - 30 с.

16.  Справочная база разработчика и конструктора РЭА. Элементная база: Справочник / Масленников М.Ю., Соболев Е.А., Соколов Г.В. и др. Книга 1. – М.: 1993, 156 с.

17.  Справочная база разработчика и конструктора РЭА. Элементная база: Справочник / Масленников М.Ю., Соболев Е.А., Соколов Г.В. и др. Книга 2. – М.: 1993, 300 с.

[1]

Возможные также варианты: Mil - милы (1 мил = 0,001 дюйма); Inch — дюймы (1 дюйм = 2,54 мм).

Перейти от дюймовой к метрической системе единиц можно только в окне Options Configure, и это следует сделать до начала работы!

[2]

Отме­тим, что все стандартные форматы P-CAD 2002 имеют горизонтальную (альбомную) ориента­цию вдоль длинной

стороны листа. Очевидно, что формат пользователя ра­зумно применять либо при вертикальной (книжной) ориентации формата, либо для задания дополнительных форматов.

[3]

Кроме перечисленных режимов рисования линий доступен режим рисования под любым углом.

[4]

Крупные шаги сетки (2.5, 5 и 10 мм) удобно использовать при размещении компонентов, проводников и шин. Более мелкие нужны при размещении атрибутов, полей, текста и создания графики символов.

[5]

Заметим, что абсолютная сетка имеет начало координат в левом нижнем углу рабочего поля, а относительная - в точке с координатами, указанными в рамке Relative Grid Origin или в точке, отмеченной пользователем щелчком левой кнопки мыши (при установленном флаге Prompt for Origin).

[6]

Оперативно перейти от относительной к абсолютной сетке можно нажатием на клавишу с буквой А.

[7]

Оперативно изменить стиль представления курсора при работе можно,    нажимая на клавишу с буквой X.

[8]

При выборе стиля Large Cross всплывающие контекстно-зависимые подсказки об элементах схемы отображаться не будут!

[9]

Познакомьтесь с существующими «горячими» клавишами, просматривая клавиатурные команды и команды меню

[10]

Чтобы даты вмещалась в заданные штампом размеры, для их ввода целесообразно использовать стиль Arial2_5italic с высотой 2,5 мм.

[11]

Текущий стиль текста в списке стилей отмечается символом «*» (звездочка) и его название указывается в строке Current Text Style в верхней части панели Current Text Style (см. рис. 5.4).

[12]

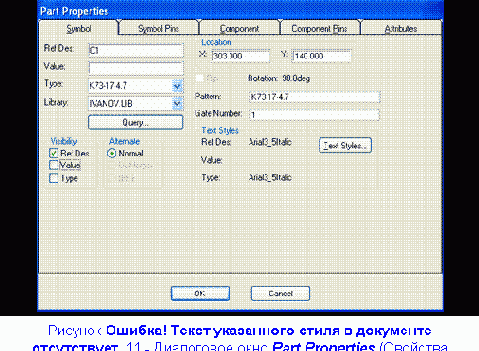

Учитывая, что типы и номиналы ЭРЭ будут впоследствии уточнены в перечне элементов, на чертеже их часто не указывают (сбрасывают соответствующие флажки видимости в диалоговом окне Part Properties).

[13]

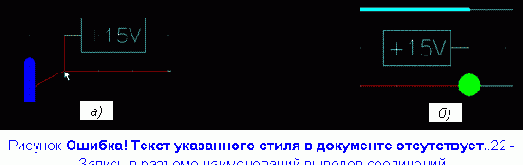

Линии, условно изображающие группу линий электрической связи проводов, кабелей, шин, следующих на схеме в одном направлении.

[14]

К сожалению, при оформлении документов с помощью P-CAD Document Toolbox не всегда соблюдаются отечественные стандарты.

Настройка конфигурации графического редактора P-CAD Schematic

Система P-CAD допускает работу в двух системах измерения - дюймовой и метрической. По умолчанию в системе в качестве единиц измерения установлены mills (тысячная часть дюйма). Кроме того, в P-CAD, в отличие от многих других графических редакторов, в настройках системы определяется размер рабочей области чертежа.

Настройка конфигурации графического редактора заключается в следующем.

4.4.1   Выбор и установка системы единиц измерения и размеров чертежа



Выполнить команды Options/Configure, вызывающие диалоговое окно Options Configure (рис. 4.3).

    В  области Units (Единицы измерения) при создании принципиальных схем в соответствии с ЕСКД разумно выбирать в качестве единицы измерения метрическую сис­тему единиц - миллиметры (mm), обеспечивающую точность - три десятичных знаке после запятой[1].

    Область Workspace Size предназначена для определения размера листа схемы электрической прин­ципиальной. Размера листа могут быть выбраны из 10 стан­дартных форматов[2]

(5 американских — А, В, С, D, Е и 5 европейских — А4, A3, А2, А1, А0 – это не ЕСКД!) с помощью соответствующих переключателей, либо заданы пользователем путем установки переключателя User (Пользовательский) и непосредственного ввода ширины (поле ввода Width) и высоты (поле ввода Height) листа.

    Группа флажков Orthogonal Modes (Варианты ортогональности) определяет взаимные углы цепей и ли­ний. Если отмечен флажок 90/90 Line-Line, то вводятся ортогональные ли­нии и проводники, выбрав флажок 45/90 Line-Line возможно вводить ли­нии по диагонали[3]. Целесообразно выделить флажком оба пункта.

    Кнопка Edit Title Sheets (Оформление чертежа) устанавливаются стили оформления чертежей схем. К сожалению, шаблона оформления по ЕСКД в системе нет, а европейские и американские стандарты нас не устраивают. Тем не менее, имеется возможность дополнить систему своими шаблонами оформления.

    В рамке ЕСОs  определяется формат записи файла изменений.
Если установлен флажок ECO Format, то запись файла изменений схемы выполняется в формате PCAD (записываются все изменения). Если установлен флажок Was/Is Format, то запись файла изменений схемы выполняется схемы в формате Tango (записываются изменения только позиционных обозначений).

    В области AutoSave определяются параметры автоматического сохранения файлов проекта. Флажок Enable AutoSave разрешает или запрещает автоматическое сохранение проек­та. AutoSave Time Interval - интервал автосохранения в минутах. Number of Backup Files - количество неперезаписываемых архивных копий (до 99). Выбор флажка Purge Previous Backups позволяет удалить все резервные копии, сохраненные в предыдущем сеансе работы.

    Флажок Compress Binary Designs позволяет сжимать бинарные файлы проекта при их сохранении.

    Флажок DDE Hotlinks устанавливает «горячие» связи с редактором печатных плат (РСВ) для подсветки выделенных компонентов и цепей.

    В строке ввода File Viewer определяется средство просмотра сообщений, от­четов, сообщений об ошибках и т.д. По умолчанию используется стандартный редактор Notepad, однако больше возможностей предоставит другой редактор Windows - WordPad.

    Поле Zoom Factor определяет масштаб изменения изображения при выполнении команд View/Zoom In или View/Zoom Out.

    Поле Autopan устанавливает размер области по краям экрана, при попадании в которую курсора происходит автоматический сдвиг изображения (при движении курсора клавишами со стрелками). Для учреждения всех необходимых изменений   и закрытия окна Options Configure следует нажать ОК.

4.4.2   Привязка курсора к узлам сетки.

    Для облегчения работы все элементы схемы на рабочем поле привязываются к узлам специальной сетки.

    Выполнить команды View / Snap to grid и установить флажок перед одноименной командой.

4.4.3   Установка шагов сетки

    Параметры сетки (расстояние между узлами, вид сетки, ее тип) устанавливаются по командам Options/Grids (Параметры/Сетки).  При этом появляется специальная панель Options Grids, показанная на рис. 4.4.


В области Grids Spacing ввести шаг сетки 2,5 (без указания единиц измерения), нажать Add. Затем анало­ гично ввести шаги сетки 10 мм, 5 мм и 1 мм и нажать Add[4].



Сетку с шагом 2.540 мм, установленную системой по умолчанию, из списка удалите. Для этого щелкните по ней в списке левой кнопкой мыши и нажмите на панели кнопку Delete (удалить).

    Сетку оставьте видимой (флажок Visible должен быть установлен).

    Тип сетки[5]

в рамке Mode (режим): абсолютная - Absolute, или относительная - Relative[6] и вид ее отображения в рамке Visible Grid Style (стиль видимой сетки): в виде точек - Dolled или линий - Hatched, оставьте прежними (установлен флажок Absolute и флажок Dotted).

    Для фиксации изменений и выхода из панели Options Grids щелкнуть ЛК по кнопке ОК.

4.4.4   Установка текущей линии рисования

    По умолчанию в системе установлены две ширины линии и проводников - Thin (тонкая, шириной 0,254 мм) и Thick (толстая, шириной 0,762 мм для линий и 0.381 мм для проводников). При необходимости список размеров линий и проводников может быть расширен.

    Чтобы задать новую ширины линии в основном меню выберите команду Options/Current Line... (параметры/текущая линия). Появится панель Options Current Line, показанная на рис. 4.5.

    В рамке Width (ширина) установите флажок User (пользовательская) и в окне редактирования наберите новое значение ширины линии равное 0.2. Нажмите кнопку ОК для завершения работы. Теперь все линии будут рисоваться шириной 0.2 мм.

    Оперативно изменять ширину текущей линии можно с помощью окна со списком в статусной строке (см. рис. 4.2). Здесь же можно задавать новые значения ширины линии. Для этого необходимо в окне редактирования набрать новое значение и нажать клавишу Enter.

    В рамке Style (стиль) на панели Options Current Line для линии Thin можно выбрать стиль - Solid (сплошная), Dashed (штриховая) и Dotted (точечная).



4.4.5   Задание ширины проводников

    Ввод нового значения ширины проводников производится по команде Options/Current Wire... (Параметры/Текущий проводник). Появляющаяся при этом панель Options Current Wire (рис. 4.6) похожа на панель задания ширины линий (отсутствует рамка задания стиля) и  работа с ней производится аналогично. Диапазон пользовательских значений ширины проводников определен в пределах от 0 до 100 mils (0 .. 2.54 мм).

    Для обеспечения совместимости с предыдущими версиями системы проводники шириной менее 11 mils отображаются на экране линией в 1 пиксель.

4.4.6   Редактирование списков размеров линий и проводников

    Все введенные значения ширины линии и проводников хранятся в файле настроек системы (для схемного редактора это файл sch.ini). Инструментального средства для удаления вновь введенных параметров линий и проводников в системе нет.

    Удаление неиспользуемых толщин линий и проводников можно выполнить, только отредактировав файл настроек в каком-либо текстовом редакторе.

    Не рекомендуется без особой необходимости вводить новые значения ширины линий  и проводников!!!

4.4.7   Настройка параметров отображения

    По команде основного меню Options/Display (Параметры/Отображение) на панели Options Display можно задать цвета и стили отображения различных объектов схемы. Окно этой команды содержит две закладки:  Colors (Цвета) (рис. 4.7) и Miscellaneous (Разное)   (рис. 4.8).

    На первой закладке Colors в рамке Item Color (цвет элементов) задаются цвета отображения проводников (Wire), символов компонентов (Part), шин (Bus), точек пересечения проводников (Junction), выводов компонентов (Pin), линий (Line), полигонов (Polygon), текстов(Text), неподсоединенных (открытых) выводов компонентов или цепей (Open End).

    В рамке Display Color (цвет отображения) устанавливают цвет дополнительных элементов чертежа: фона (Background), нормальной (1´ Grid) и крупной сетки (10´ Grid), подсвеченных объектов (Highlight), выбранных объектов (Selection), форматки схемы (Title), атрибутов проводников (Wire Attr) и атрибутов компонентов (Part Attr).





Для изменения цвета какого- либо объекта необходимо нажать на соответствующую кнопку и выбрать цвет из представленной палитры.



В группе Junction Size можно задать размер точек соединения проводников. Возможны три варианта:

-        маленькие точки (Small) размером 20 mil;

-        большие (Large) размером 30 mil;

-        точки с размерами задаваемыми пользователем (User) в интервале 0.025 - 10 мм.

    В рамке Bus Connection Style (режим подключения к шине) нажатием соответствующей кнопки выбирается один из трех стилей подключения проводников к шине.

    На закладке Miscellaneous (Разное) в одноименной группе (см. рис. 4.8) устанавливаются стили изображения различных элементов:

-        Draft Mode (контурное отображение) - изображение широких линий, полигонов и текстов без их заливки для ускорения перерисовки экрана (см. рис. 4.9, б);

-

Display Default PinDes - отображение номеров выводов по умолчанию (можно сбросить);

-        Display Open End - отметка неподсоединенных  выводов компонентов и неподключенных   концов   проводников специальными символами (желтыми квадратами). При подключении к выводу компонента проводника этот символ исчезает (см. рис. 4.10);

-

Display Overridden Error - отображение отмененных ошибок;

-        Display Part Gate Number - отображение номеров секций (DD1.1, DD1.2 и т.д. (см. рис. 4.10);

-        Scroll Bars - показ линеек прокрутки;

-        Show Data Tips - показ контекстно-зависимой информации о шинах, проводниках, компонентах, выводах компонентов при наведении на них курсора (см. рис. 4.10);

-        Thin Stroked Text - отображение текстов тонкими линиями (см.


рис. 4.9 в);

-        Drag by Outline - перемещение вершин полигонов без показа их промежуточных положений (ускоряет перерисовку экрана, но затрудняет контроль положения).

    В группе ERC Errors устанавливается режим отображения выявленных при выполнении команды Utils/ERC... (Утилиты/Проверить схему) ошибок схемы:

-        При выборе кнопки Show (Показать) обнаруженные ошибки указываются на схеме специальными индикаторами.

-        Нажатие кнопки Hide (Скрыть) отменяет показ индикаторов ошибок.

-        При выборе кнопки No Change  (Не изменять) сохраняются текущие установки отображения - скрытые ошибки будут оставаться скрытыми, индицируемые будут продолжать показываться.

    В рамке Cursor Style (стиль курсора) можно установить текущий стиль отображения курсора[7]:

-        стрелка (кнопка Arrow),

-        маленькое перекрестие (кнопка Small Cross);

-        большое перекрестие на все рабочее поле (кнопка Large Cross)[8].

    В рамке Sheet Connector Cross-Referencing (межстраничные ссылки) устанавливаются параметры отображения атрибутов специальных элементов - межстраничных соединителей (Sheet Connectors), указывающих на каких страницах есть продолжение .

-        Установка флажка Show Cross Referencing позволяет отобразить на схеме перекрестные ссылки между страницами.

-        Установка флажка Show Cross Referencing позволяет отобразить на схеме перекрестные ссылки между страницами.

    В окне со списком Text Style выбирается стиль текста для ссылок, а в окнах Offset задается их смещение по X и Y от точки привяжи символа межстраничного соединителя.

    Кнопка Default возвращает всем параметрам значения по умолчанию.



    Установите желаемые параметры отображения и нажмите кнопку ОК.

4.4.8   Настройка клавиатуры и мыши

    Команда Options/Preferences (Параметры/Предпочтение) позволяет произвести настройку клавиатуры и мыши. Так на закладке Keyboard (Клавиатура) панели Options Preferences (рис. 4.11) можно назначить «горячие» клавиши для часто повторяющихся команд системы. Настройка клавиатуры сохраняется в специальном файле (для схемного редактора это SCH.key).

    Для настройки клавиатуры необходимо выбрать тип команд, для которых будет проводиться настройка в рамке Command Type:

-        Menu commands - команды основного меню;

-        Shortcut commands - клавиатурные (инструментальные) команды (команды вводимые только с клавиатуры):

-        Macros - макросы.

    При выборе команды в окне Menu Commands в окне Current Keys отображаются текущие назначения клавиш[9]. Задание сочетания «горячих» клавиш для выбранной команды производиться в окне Press a Shortcut Key. Добавление нового сочетания клавиш к текущему производиться при нажатии кнопки Assign (Назначить). Удалить выбранное сочетание клавиш из списка можно нажатием кнопки Remove (Удалить). Нажав на кнопку Key File (Файл клавиш), можно записать сделанные настройки в файл клавиатурных настроек.



На второй закладке панели Options Preferences производится настройка клавиш мыши (рис. 4.12). Группа параметров CTRL/SHIFT Behavior задает поведение системы при щелчках левой кнопкой мыши при нажатых клавишах CTRL или SHIFT. При установке первого флажка щелчки левой кнопкой мыши при нажатой клавише CTRL позволяют добавлять объекты к выделяемому набору. При нажатой клавише SHIFT по щелчку левой кнопкой мыши возможен доступ к внутренним параметрам компонента (позиционному обозначению, типу, выводам, графике и т.д.).

    Установка флажка Double-Click Displays Properties позволяет получить доступ к свойствам элемента изображения по двойному щелчку левой кнопкой мыши.



4.4.9   Настройки фильтра выбора объектов

Система P- CAD имеет удобный инструмент для селекции объектов выбираемых на схеме окном - фильтр выбора.

    Настройка параметров фильтра производиться с помощью команды Options/Block Selection. При активизации этой команды появляется панель Options Block Selection, показанная на рис. 4.13.

    Установка флажков, расположенных рядом с названиями объектов в рамке Items (группы элементов) позволяет включить эти объекты в фильтр выбора при выделении объектов схемы окном в режиме Select.

    Кнопка Set All позволяет отметить все элементы в списке, а кнопка Clear All - отменить выбор для всех элементов.

    Для элементов, названия которых повторяются на кнопках, расположенных справа от названия элементов в рамке Items, поле для установки флажков может иметь три состояния:

-        пустое, когда элемент не выбирается;

-        с флажком, когда производиться выбор всех элементов подобного типа;

-        затененное с флажком, когда производится выбор элементов по маске.

Это позволяет существенно снизить область выбора. Например, можно выбирать не просто линии, а линии определенной толщины. Маска для элементов задается нажатием соответствующей кнопки. Так на рис. 4.14 приведен пример задания маски для выбора линий толщиной 0.2 мм.

    В рамке Select Mode (см. рис. 4.14) производится настройка режима выбора элементов окном. Возможны три варианта:

-        Inside Block (внутри окна). Выбираются все элементы полностью лежащие внутри окна выбора:

-        Outside Block (вне окна). Выбираются все элементы полностью расположенные вне окна выбора:

-        Touching Block, (секущее окно). Выбираются все элементы лежащие внутри окна выбора, пересекаемые им и касающиеся его.



    Настройки фильтра выбора не влияют на выделение элементов схемы щелчком левой кнопки мыши!!

    Познакомьтесь о особенностями задания масок для текстов (Text) и проводников (Wire).

4.4.10  Сохранение шаблона проекта

Основная часть настроек проекта из меню Options сохраняются системой в специальных файлах настроек, расположенных в папке P-CAD 2002 (для схемного редактора это sch.ini) и при последующей работе они загружаются автоматически.

В Windows NT/2000/XP файлы настроек должны быть доступны для редактирования, в противном случае введенные изменения не сохранятся!!!

Другие настройки, например, вновь введенные поля, шаги сетки, стили текста хранятся только в текущем проекте и в последующих проектах должны быть введены заново. Поэтому рекомендуется сохранять некоторый набор пустых проектов (без схем и плат) в качестве шаблонов. При дальнейшей работе нужный шаблон можно будет загрузить командой File/Open, восстанавливая необходимые значения параметров.

Заметим, что в системе P-CAD 2002 нет инструментов и средств для управления проектом. Вся ответственность за актуальность проектов и порядок работы с ними лежит на пользователе. Можно порекомендовать хранить пользовательские настройки и проекты вне системной папки P-CAD  для того, чтобы случайно их не удалить при переустановке системы.

Возможная структура каталогов для хранения пользовательских файлов представлена на рис. 4.15. Здесь для хранения рабочих файлов на одном из дисков, например D:\, выделяется отдельный каталог «Файлы P-CAD», в котором создаются папки для хранения созданных шаблонов, форматок, пользовательских библиотек и отдельных проектов. Для каждого проекта выделяется отдельная папка.

Чтобы при переустановке системы P-CAD случайно не удалить созданные файлы шаблонов и проектов лучше их хранить в отдельном каталоге!!

    Сохраните текущий проект в качестве шаблона.

1)       В основном меню выберите команду File/Save As..

2)       В типовом диалоге Windows сохранения файла под новым именем на одном из доступных дисков создайте структуру папок, аналогичную изображенной на рис. 4.15,

3)       Сохраните текущий проект в папку «Шаблоны» под именем, например.   Настройки Schematic.

Общие сведения

Графический редактор P-CAD Schematic предназначен для разработки электрических принципиальных схем (файлы с расширением .sch) с использованием условных графических обозначений (УГО) элементов. При этом УГО ЭРЭ могут извлекаться из соответствующей библиотеки или создаваться средствами самой программы.

Редактор имеет систему всплывающих меню в стиле Windows, а наиболее часто при­меняемым командам назначены пиктограммы.

Если узел печатной платы разрабатывать не намечается, то при вычерчивании схем можно использовать УГО элементов, не связанные с их конструктивной базой. Такая схема может использоваться как иллюстративный материал.

При возникновении необходимости разработки ПП ее надо дополнить соответствующей конструкторско-технологической информацией. При выполнении проекта с разработкой узла ПП схема должна формироваться из библиотечных элементов, которые включают полную информацию о конструктивных особенностях ЭРЭ и их посадочных местах на ПП.

Отчетность

Для получения  зачета  по  работе  студент  должен представить схему электрическую принципиальную ПП и перечень элементов к ней. Документы должны быть оформлены в соответствии с требованиями ЕСКД [1 - 4].

Подготовка к разработке схемы электрической принципиальной

   Запустить графический редактор P-CAD Schematic.

    Порядок загрузки графического редактора P-CAD Schematic подробно рассмотрен в разделе 4.2.

   Загрузить шаблон проекта

    Размеры форматки для схемы электрической принципиальной проекта выбирают на основе анализа количества электрорадиоэлементов в схеме, ее сложности, присутствия или отсутствия совмещенного с чертежом схемы перечня элементов, и, наконец, с учетом возможностей имеющегося печатающего устройства. Иногда разумнее использовать многолистовые чертежи формата А4, тем более что в P-CAD 2002 предусмотрены  надлежащие  средства для объединения  частей проекта в единое целое.

    Используя команду File/Open... (Файл / Открыть), загрузите из папки «Шаблоны» файл A3Г_1_лист.ttl с заготовкой 1 листа форматки А3 горизонтальной ориентации, подготовленный ранее [8]. При загрузке на панели Open в окне Тип файлов должна быть установлено "All Files (*.*)" (Все Файлы).

    Сразу же сохраните новый проект в папку «Проекты» под именем Учебный   проект.

      Заполните основную надпись чертежа данными проекта

    Выберите в основном меню команду File/Design Info... (или кнопку  на горизонтальной инструментальной панели) и откройте закладку Field (поля) панели Design Info (см. рис. 5.2).

    Используя кнопку Properties, определите значения необходимых полей.

    Для примера на рис. 5.2 показан вариант заполнения основной надписи чертежа с помощью панели Design Info, а на рис. 5.3 -  соответствующий этому случаю вид штампа с текстовыми надписями.



Для правильного заполнения основной надписи необходимо присвоить значения всем полям, имеющимся на форматке.



Если необходимо, чтобы какая-либо графа, содержащая поле, была пустой, нужно соответствующему полю присвоить значение ПРОБЕЛ. В противном случае в этой графе будет отображаться имя поля в фигурных скобках.

    Поскольку не все графы основной надписи чертежа закрываются системными полями, определенными в системе P-CAD по умолчанию, разумно расширить список полей.

      Создание дополнительных полей

    Для создания дополнительных полей (например, полей Н. контр, Вид документа, Материал, Масса, Масштаб и т.д.) необходимо:

-        В основном меню выбрать команду File/Design Info...  (Файл/Информация о проекте).

-        На появившейся панели Design Info (см. рис. 5.2) выбрать закладку Field (поле) и нажать кнопку Add (добавить).

-

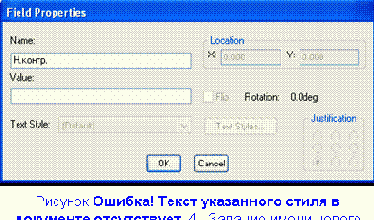

На панели Field Properties (свойства поля) (см. рис. 5.4) в окне Name (имя) напечатать Н. контр. Окно Value (значение) оставить пустым.

-        Для завершения диалога создания нового поля нажать кнопку ОК.

      Установите стиль Arial3_5italic

в качестве текущего[10].

    В основном меню выберите команду Options/Text Style...

    Отметьте щелчком ЛК мыши стиль Arial3_5italic в списке стилей на панели Options Text Style  (рис. 5.5), который теперь станет текущим[11].

    Нажмите кнопку Close для завершения диалога.

      Разместите поля в штампе чертежа

    В основном меню выберите команду Place/Field (аналог – кнопка  на левой инструментальной панели).

    Щелкните левой кнопкой мыши в любом месте чертежа.

    На появившейся панели Place Field (рис. 5.6) выберите из списка название нужного поля, например, «Author» (Автор) и щелкните по нему ЛК мыши.

    Нажмите кнопку ОК для закрытия панели выбора полей.

    Переместите курсор в место, где должна располагаться точка привязки поля (в данном случае - левый нижний угол) и щелкните левой кнопкой мыши. Появится изображение поля.



Если значение поля (Value) не пустое, то будет отображаться оно, в противном случае появиться название поля е фигурных скобках, например, {Date}

      Ввод произвольных надписей.

    Любые иные нужные надписи в проекте могут быть реализованы с помощью команды Place/Text  (Расположить Текст), но к форматке эти надписи никакого отношения иметь не будут.

      Ввести нужные шаги сеток.

    В меню Options щелкнуть по строке Grid, появится диалоговое окно Options Grid. В нем определить новые сетки графического редактора с шагом  5 мм, 2,5 мм и 1 мм (см.  раздел 4.4.3).

    В качестве отправного шага сетки учредим 5 мм.

      Установить форму курсора

    Установку элементов и проведение электрических цепей на одной линии часто удобно выполнять, пользуясь курсором в форме большого перекрестья. Циклически переключать форму курсора можно нажатием клавиши X.

Подключение питания к микросхемам

На УГО микросхем DD1 и DD2 выводы питания присутствуют неявно. При упаковке с помощью Library Executive [5 -9, 15] этих компонентов в таблицах выводов для выводов 7 мы предусмотрели подключение к именованной цепи +15V,

а для выводов 14 – к GND.



Для проверки, если используются УГО микросхем из прочих библиотек, следует поочередно выделить ЛК каждую  секцию микросхем DD1 и DD2 (в режиме выделения элементов

), после чего ПК  вызвать контекстное меню и клавишей Properties вызвать одноименное диалоговое окно (рис 5.23). Выбирая поочередно выводы 7 и 14 в списке выводов секции микросхемы (Pins) убедиться в наличии соответствующего имени цепи в поле Net Name и при необходимости откорректировать их.

    Чтобы было понятно, куда та или иная цепь питания подключена, обрывы линий связи заканчивают стрелками с указанием места подключения (адреса). Так, надпись «К контактам 14 DD1 и DD2» (рис. 5.20) означает, что цепь соединена с положительным полюсом источника с таким напряжением, надпись - что данный вывод разъема соединяет источник питания с выводами 14 микросхемы DD1 и DD2.

    Для формирования таких надписей следует вначале клавишей серый «+» приблизить область рабочего поля, в которой находится соединитель.

    Нажатием клавиши  перейти в режим рисования линий и нарисовать стрелки в соответствии с рис. 5.24.

    Выполнить команды Place/Text  и щелкнуть ЛК над первой стрелкой. Откроется диалоговое окно Place Text. В этом окне ввести с клавиатуры текст  «К контактам 7 DD1, DD2». Далее выбрать выравнивание по центру горизонтали и вертикали. Выбрать шрифт Arial2_5Italic и нажать на панель Place.



Аналогично над второй стрелкой ввести с клавиатуры текст  «К контактам 14 DD1, DD2».

Порядок выполнения работы

1)   Ознакомиться с правилами выполнения схем электрических принципиальных в соответствии с подразделом 3.1  [1 - 4].

2)   Проведите анализ выданной Вам схемы электрической принципиальной проектируемого устройства в соответствии с подразделом 3.2. Определите, какая часть этой схемы будет реализована печатным монтажом. В разрабатываемую схему ПП необходимо ввести только те радиоэлементы, которые будут непосредственно располагаться на ПП (включая разъемы и другие коммутационные устройства).

3)   Составьте перечень элементов схемы электрической принципиальной ПП [3, 4, 14].

4)   Ознакомьтесь с основными приемами работы с графическим редактором P-CAD Schematic (раздел 4) [5 - 11].

5)   Разработайте схему электрическую принципиальную в соответствии с техническим заданием Вашего проекта. Чертеж схемы принципиальной электрической печатной платы (ПП) (вместе со служебной информацией) должен быть разработан в соответствии с ГОСТ 2.303-68, ГОСТ 2.743-91, ГОСТ 2.759-82 и более поздних нормативных документов с помощью графического редактора P-CAD Schematic (раздел 5).

6)   Ответьте письменно на контрольные вопросы (раздел 6).

7)   Составить и защитить отчет о выполненной работе

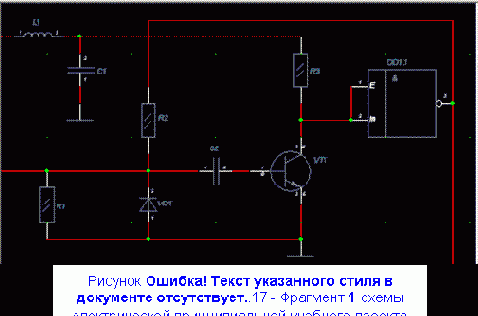

Проведение электрических цепей

    Ввод соединительных проводников (электрических цепей) выполняется по ко­манде Place/Wire  (Разместить проводник), которую можно вызвать, используя меню Place или соответствующую пиктограмму . По­сле щелчка по пиктограмме в строке подсказки появляется приглашение вы­брать начальную точку цепи. Возможная точка излома задается нажатием ЛК  мыши. При необходимости сменить угол ввода линии на величину ус­тановленного при конфигурировании шага (45 или 90°) нужно нажать на кла­вишу О. Завершение ввода проводника выполняется по нажатию ПК мыши или клавиши Esc.

    Для проведения электрических цепей между выводами элементов учебного проекта следует выполнить команды Place/Wire  (Разместить проводник) и после этого сформировать электрические цепи (см. рис. 5.17 и 5.18) в соответствии с исходной схемой (рис. 5.1):

-

L1, С1 и R3 (выводы с координатами (55; 255), (60; 250) и (125; 255));

-        R1 с VD1, R2 и С2 (выводы (50; 215), (80; 210), (80; 220) и (95; 215));

-        С1 с заземлением (выводы (60; 240), (60; 235));

-        С2 с VT1 (точки (105; 215) и (110; 215));

-        R1 с VD1, VT1 и заземлением (выводы (50; 195), (80; 200), (125; 205), (125; 195));

-        VT1 с R3 и DD1.1 (выводы (125; 225), (125; 235), (140; 230), (140; 240));

-        R2 с DD1.1 (выводы (80; 240), (170; 235));

-        DD1.2 с DD2.2 (выводы (45; 160), (45; 150) (90; 90), (90; 95));

-        DD1.2 с DD2.1 (выводы (75; 155), (90; 155), (90; 160));

-        DD1.3 с DD1.4 (выводы (50; 130), (50; 120), (80; 95));

-        DD1.3 с DD2.1 (выводы (75; 125), (90; 145), (90; 150));

-        DD1.4 с DD2.2 (выводы (55; 90), (90; 105), (90; 100)).

    Часто случается необходимо отредактировать уже введенный проводник. В частности дополнительную точку излома можно ввести с помощью ко­манды Rewire / Manual, вызвав ее щелчком по пиктограмме  или через меню.



Типичная очень грубая ошибка -  нередко пытаются ввести электрическую связь с помощью команды Place / Line. Понятно, что при внешнем сходстве, извлечь из такой схемы список цепей невоз­можно.

Проведение линии групповой связи

    Стандартами допускается сливать в одну линию групповой связи[13] (жгут) несколько электрически не связанных линий связи. При этом каждую линию в месте слияния, а при необходимости на обоих концах помеча­ют условными обозначениями.

    Очень часто пытаются уйти от разумного использования линий групповой связи и впадают в две крайности - либо вся схема представляет собой один очень сложный жгут, либо, наоборот, паутину отдельных проводников. Необходимо выбирать золотую середину.

    Для  проведения линии групповой связи в учебном проекте выполнить команды Place/Bus (Провести шину) . Эту линию проведем между всеми элементами схемы. Поэтому щелкнуть ЛК в 1-й точке с координатами (30; 255) и, не отпуская ЛК, провести вертикальную линию до изгиба в точку (30; 180), отпустить ЛК. Снова нажать ЛК и, удерживая ее, провести горизонтальную линию от точки (30; 180) до точки изгиба (125; 180), отпустить ЛК. Подобным образом провести шину до конца от точки с координатами (125; 180) до точки с координатами (125;  97,5). Щелкнуть ПК. В результате появится изображение линии групповой связи (обычно) синего цвета (рис. 5.20).

Разработка и выпуск конструкторской документации

Схема электрическая принципиальная является одним из основных конст­рукторских документов (КД), поэтому должна быть выполнена в соответствии с ГОСТом. Существует несколько способов автоматизации выполнения и об­ращения КД.

5.16.1  Использование САПР AutoCAD

Является наиболее удобным и отработанным способом, часто используемым в небольших коллективах раз­работчиков. Разработчик схемы в этом случае выполняет в P-CAD 2002 принципиальную электрическую схему изделия и с помощью команды File / DXF Out переводит ее в формат DXF. Далее конструктор, выполняю­щий оформление КД в пакете AutoCAD, "доводит до ума" схему, т.е. рисует и заполняет форматки, вносит необходимые текстовые данные и т.д. Разра­ботчик занимается трассировкой платы и также передает конструктору фай­лы - заготовки чертежей в формате DXF. У данного пути основное пре­имущество в том, что в настоящее время пакет AutoCAD имеет больше возможностей для оформления КД и ее вывода на бумажный носитель. Кроме того, квалифицированный ведущий разработчик освобождается от рутинной работы по оформлению.

5.16.2  Использование САПР Компас

Предоставляются примерно те же возможности, что и у AutoCAD, с той разницей, что КОМПАС российская разработка, ориентированная на всемерное использование отечественных стандартов.

5.16.3  Использование средств P-CAD 2002

В большинстве случаев удобно иметь полностью оформленный файл принципиальной электрической схемы с помощью P-CAD 2002. Для этого предусмотрен целый ряд возможностей графического редактора P-CAD Schematic и входящего в состав P-CAD 2002 набора утилит P-CAD Docu­ment Toolbox:

    при оформлении схемы можно использовать специально разработанные файлы основной надпи­си и штампа (форматки) (расширение *.ttl), со­ответствующие отечественным стандартам.

    в P-CAD 2002 имеется удобный механизм размещения инфор­мационных полей с помощью команды Place / Field.

    заполнение полей форматки удобно выполняется по команде File / Design info / Fields.

    P- CAD 2002 имеет замечательное встроенное средство создания различных таблиц, при­мечаний и т.п. - набор утилит P-CAD Document Toolbox[14] [5 - 8]:

-        ввести примечания к проекту можно с помощью команды DocTool  /  Notes;

-        введенные замечания к проекту можно разместить в рабочем поле проекта в виде таблицы (пяти типов) при помощи команды DocTool / Place Table;

    Кроме размещения различных полей и таблиц, в P-CAD 2002 предусмотре­на возможность генерации текстовых отчетов о введенной схеме проекта. Например, достаточно легко посмотреть общую статистику проекта, ис­пользуя команду File / Design Info / Statistics.

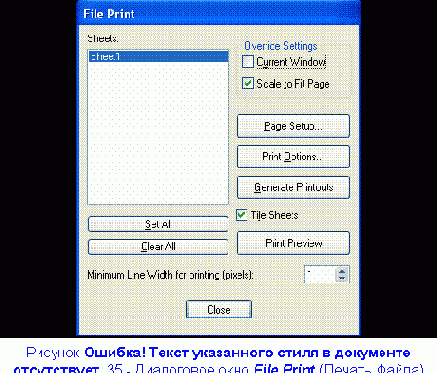

5.16.4  Вывод схемы на печать

Для вывода схемы на печать необходимо задать надлежащие установки.

     Вначале выполнить команды File/Print Setup.

    В открывшемся окне (рис. 5.34) выбрать тип принтера, размеры бумаги и ориентацию листа – «Книжная» для чертежей формата А4 или  «Альбомная» для чертежей формата А3.



Затем по командам File/Print открыть одноименное окно (рис. 5.35), в котором:

-        в строке Minimum Line Width for printing (pixels) установить минимальную ширину печатаемых линий (в пикселях) - 1;

-        в окне Sheets указать курсором лист для печати (для нашего случая это единственный лист Sheet1);

-        в окнах Scale to Fit Page и Tile Sheets установить флажки.

    Нажатием клавиши Page Setup открыть меню настройки (рис. 5.36), в котором в окне Title установить флажок для печати углового штампа, в графе Image Scale указать размер чертежа А4, а в строках X offset и Y offset задать расстояние до края бумаги по 10 мм. Нажать Close. Программа вернется в меню File Print.



Печать схемы выполняется нажатием клавиши Generate Printouts, а предварительный просмотр - нажатием клавиши Print Preview.

    Процедура создания схемы электрической принципиальной завершена. Можно приступать к размещению ЭРЭ на печатной плате. Результат разработки представлен на рис. 5.37.

Разработка схемы электрической принципиальной с помощью графического редактора P-CAD Schematic

В качестве примера сформируем с помощью графического редактора P-CAD Schematic фрагмент схемы электрической принципиальной, представленной на рис. 5.1 [5].

Редактирование компонентов

    Аналогичные характеристики в плане редактирования компонентов имеет команда Edit  / Part. Диалоговое окно данной команды показано на рис. 5.28. Помимо включения и выключения цветового выделения компонента (кноп­ки Highlight и Unhighlight соответственно), можно также выделить цветом все присоединенные к компоненту цепи (кнопка Highlight Attached Nets), снять их выделение (Unhighlight Attached Nets), а также перейти к компо­ненту (Jump). Нажатие на кнопку Properties позволяет перейти к редактиро­ванию свойств компонента.

    В некоторых случаях бывает необходимо внести изменения в библиотечный элемент, уже задействованный в проекте. В этом случае обновить компо­ненты, введенные в принципиальную схему, позволяет команда Utils / Force Update (рис. 5.29).



В раскрывающемся списке Components выбираются компоненты, подлежа­щие замене. Выделение всех компонентов производится с помощью кнопки Set All. При включенном флажке Maintain Rotation разрешается вращение компонента.

    Группа переключателей Attribute and Pin Label Handing опреде­ляет взаимодействие атрибутов при вводе измененного компонента:

-        Merge Attributes (Favor Library) - объединить атрибуты (предпочтение атрибутам библиотеки).

-        Merge Attributes (Favor Design) - объединить атрибуты (предпочтение атрибутам проекта).

-        Replace Attributes In The Design - заменить атрибуты в проекте на атри­буты компонента из библиотеки.

-        Ignore Attributes From Library - не использовать атрибуты компонента из библиотеки.

Редактирование свойств цепи

Нередко приходится проверять и уточнять свойства цепей.

    Для редактирования свойств цепи следует от­крыть соответствующее диалоговое окно Wire Properties (Редактирование свойств цепи). Это можно сделать щелчком ПК мыши на выделенном участке цепи.

    На вкладке Wire (рис. 5.25) можно задать видимость имени цепи (флажок Display), ширину (Width), а также стиль отображения текстовой информа­ции о цепи (Text Styles).

    Вкладка Net (рис. 5.26) содержит основные свойства цепи. В поле Nodes выводятся на­именования узлов (компонентов и их выводов), к которым присоединена данная цепь, а также имена листов схемы. В раскрывающемся списке Net Name отображается имя цепи, которое можно менять. Общее число выводов, подключенных к данной цепи, указывается в строке Pin Count. Нажатие кнопки Net Attrs.. приводит к запуску меню редактирования атрибутов цепи.

    Мощные средства для контроля схемы, а также быстрого и удобного редактирования



схемы предоставляет схожее диалоговое окно Edit Nets (Редактирование цепей), открываемое при выборе команды Edit / Nets. Если  в списке  Net Names (рис. 5.27) этого окна остановить свой выбор на проверяемой цепи проекта, например, +15V, то в списке Nodes будет выведен список всех выводов компонен­тов, к которым подключена выбранная цепь. Обозначение узла (Nodes) типа DD1-14 означает, что цепь подключена к выводу 14 компонента DD1.





В списке цепей выводятся имена как глобальных цепей проекта (Global Nets Only), так и всех цепей проекта. Имена шин отображаются при выборе пе­реключателя Bus в группе параметров Туре. Можно выделить все цепи, имеющие определенное число узлов (кнопка Set Nets By Node Count). Для этого задается в полях Min и Мах минимальное и максимальное число уз­лов, входящих в цепь.

    Из диалогового окна Edit Nets нетрудно перейти к редактированию атрибутов цепей (кнопка Edit Attrs), переименовать цепь (кнопка Rename), выделить (кнопка Highlight) или снять выделение (кнопка Unhighlight) цветом, уда­лить (кнопка Delete) и выделить (кнопка Select) цепь. Можно также перей­ти в режим печати выбранного листа, нажав на кнопку Print Sheets.

Синтаксическая проверка

Основной причиной ошибок в печатных платах является недостаточный контроль принципиальной схемы. К сожалению, автоматизации поддается лишь контроль простых синтаксических ошибок (цепи, присоединенные только к одному выводу или вовсе не имеющие узлов, неподключенные вы­воды, различные электрические ошибки и т.д.). Контроль логического со­единения выводов компонентов во все времена будет только визуальным, вот почему процесс создания принципиальной схемы - очень важный этап в проектировании изделия и требует самого пристального внимания.



Для проверки возможных синтаксических ошибок, допущенных при создании схемы необходимо выполнить команды Utils/ERC. Откроется окно (рис. 5.30) Utils electrical rules check (проверка правильности выпол­нения правил электрических соединений), в котором приводится перечень проверок, выполняемых программой.

    Кнопка Filename позволяет выбрать файл, в который записывается отчет о проверке. В нем выводится информация о типе ошибки и ее координаты. Файл сообщений об ошибках *.erc имеет текстовый формат и может быть просмотрен в любом текстовом редакторе.

    В зоне Design Rule Checks включить все виды проверок и вывод на экран отчета об ошибках с индикацией ошибок на схеме.

-        Single Node Nets - поиск цепей, имеющих единственный узел.

-        No Node Nets - поиск цепей, не имеющих узлов.

-        Electrical Errors - поиск электрических ошибок, как правило, соедине­ние выходов компонентов, их подключение к общим цепям и т. п.

-        Unconnected Pins - поиск неподключенных (висячих) выводов компо­нентов.

-        Unconnected Wires - поиск неподключенных цепей.

-        Bus/Net Errors - поиск ошибок групповой связи.

-        Component Errors - поиск ошибок компонентов, например расположе­ние символа поверх других компонентов.

-        Net Connectivity Errors - поиск неправильного подключения цепей зем­ли и питания.

-        Hierarchy Errors - поиск ошибок в иерархических структурах.

    В группе флажков Report Options выбираются параметры, подлежащие кон­тролю при выполнении верификации схемы:

-        установка флажка View Report вызывает просмотр файла сообщений об ошибках по окончании верификации схемы;

-        выбором флажка Annotate Errors включается цветовое выделение ошибок.



Нажать на панель Severity Levels. Откроется окно Rules Severity Level, в котором указать степень серьезности ошибок (рис. 5.31). Нажать кнопку ОК, а затем еще раз нажать кнопку ОК в окне Utils/ERC.

    После этого программой производится поиск ошибок, результаты которого выводятся в текстовом файле с расширением .ERC. Пример фрагмента такого файла приведен на рис 5.32.

    Для выделения на схеме цепи с ошибкой необходимо выполнить                   команды  Edit/Nets. В открывшемся одноименном   диалоговом   окне выделить цепь с помеченным цветом номером, нажать на панель Select, а затем на панель Close (рис. 5.27). В результате на схеме эта цепь будет выделена желтым цветом. Устранить выявленную в цепи ошибку.

    Для перевода сообщений об ошибках и их анализа целесообразно использовать [11].

    Некоторые предупреждения (Warning) не являются серьезными ошибками и их можно игнорировать. Например, Net GND has no input pins (Цепь GND не имеет входных выводов).

Соединение выводов с линией групповой связи (шиной)

    Для подключения цепи к линии групповой связи необходимо щелкнуть ЛК на выводе (или на линии связи двух выводов) и, не отпуская ЛК, переместить курсор к линии групповой связи. Автоматически добавляется из­лом под углом 45°. Отпустить ЛК, щелкнуть ПК.

    Направление изгиба цепи определяется направлением укладки провода в жгуте. Если направление изгиба линии не соответствует необходимому направлению, то нужно:

-        нажать клавишу Select (Выбор)

 и выделить этот изгиб ЛК.

-        нажать ПК и вызвать в контекстном меню свойства (Properties) этого изгиба.

-        в появившемся диалоговом окне Bus Connection Properties (см. рис. 5.19) необходимо ЛК избрать новый вид подключения цепи к линии групповой связи и нажать ОК.

    Полученный результат представлен на рис 5.20.

5.8     Присвоение имен цепям



Имена цепей, входящих в жгут (да и не только), удобно задавать с помощью команды Place/Port

 (Установить порт - обозначение цепи). Затем в любом месте схемы щелкнуть ЛК. Откроется диалоговое окно Place Port (рис 5.21).

     Форма порта выбирается нажатием одной из шести кнопок Port Shape, однако требованиям ГОСТа удовлетворяет только один вариант (см. рис. 5.21). Если именуется цепь, входящая в жгут, необходимо использовать порт без рамки (None). Если порт используется как соединитель в многолистовой схеме, можно выбрать вариант с прямоугольным изображением порта.

    В раскрывающемся списке Net Name задается имя цепи, флажком Increment Net Name включается автоматическое увеличение номера вводимой цепи на единицу. Переключатели Pin Count позволяют задать один или два контакта у порта, область Pin Length определяет длину выводов, причем удобнее за­давать короткий (Short) вывод. Переключатели Pin Orientation задают гори­зонтальную или вертикальную ориентацию выводов порта.

    После закрытия окна кнопкой ОК порты подключаются к необходимым проводникам.

    При выполнении учебного проекта поле Net Name (Имя цепи) набрать +15V. Переключатель Pin Count (Количество выводов) установить на One Pin. Длину выводов (Pin Length) сделать большую (Long). Установить ориентацию (Pin Orientation) по горизонтали (Horizontal). В области Port Shape форму порта выбрать (None) Нажать кнопку ОК (рис 5.21).

    Щелкнуть ЛК и, удерживая ее, поместить порт на цепь, соединяющую L1 с линией групповой связи - в точку (32,5; 255), отпустить ЛК (рис 5.22, a). Снова нажать и удерживать ЛК. Поместить второй порт с номером +15V на линию связи 4-го и 5-го выводов разъема XS1 (160; 127,5) и отпустить ЛК. Щелкнуть ПК (рис.  5.22, б).



Вновь выполнить команды Place/Port . В поле Net Name набрать 1. Установить ориентацию (Pin Orientation) по вертикали (Vertical). Нажать кнопку ОК. Щелкнуть ЛК и, удерживая ее, поместить порт на цепь, соединяющую R1 с линией групповой связи в точку (32,5; 215), отпустить ЛК. Снова нажать и удерживать ЛК. Поместить второй порт с номером 1 на линию связи 1-го вывода разъема XS1 (127,5; 145) и отпустить ЛК. Щелкнуть ПК.

    Таким же способом поставить порты на все соединения элементов с линией групповой связи (рис. 5.20):

-        цепь №2 соединяет вывод 6-й DD1:2 с 10-м выводом DD1:4;

-        цепь №3 связывает вывод 6-й DD2:1 со 2-м выводом разъема XS1;

-        цепь №4 сливает вывод 8-й DD2:1 с 3-м выводом разъема XS1;

-        цепь GND соединяет все элементы «Земля» с 6-м  и 7-м выводом разъема XS1.

Упаковка схемы на печатную плату

    Для упаковки схемы на печатную плату (размещения на ПП корпусов ЭРЭ с указанием электрических связей между ними в соответствии с принципиальной схемой) ее надо записать в виде списка соединений. Последний включает в себя список ЭРЭ и цепей с указанием номеров выводов ЭРЭ, к которым они подключены.



Для этого в меню Utils выполнить команду Generate Netllst. В открывшемся окне нажать на панель Netllst Filename, которая позволяет назначить имя выходного файла. В открывшемся стандартном окне Windows указать папку «Проект» и имя файла списка соединений - «Учебный проект». Нажать кнопку ОК. В открывшемся списке Netllst Format необходимо выбрать формат P-CAD ASCII (он передает атрибуты схем на ПП) и нажать кнопку ОК (рис. 5.33). Список цепей схемы будет сохранен.

Установить элемент заземления

    Снова выполнить команду Place Part , выбрать элемент GND (земля) и щелчками ЛК около заземленных выводов элементов в точках с координатами (60; 232,5), (125; 195) и (150; 110) установить три элемента заземления.

Установка электрорадиоэлементов

      Подготовка к размещению УГО элементов.



Для размещения УГО элементов  в рабочем пространстве листа необходимо выполнить команды Place/Part (Размещение элементов) или нажать пиктограмму

. Появится одноименное окно Place Part (рис. 5.7).

    В области Component Name окна Place Part представлен список элементов, входящих в открытую библиотеку.

    Число логических секций, входящих в компонент, отображается в поле Num Parts. Номер вводимой логической секции вы­водится в поле ввода PartNum. Следует обратить особое внимание на пе­реключение значения этого параметра при вводе неоднородных компонен­тов.

    Предварительный просмотр вводимого УГО символа осуществляется путем нажатия кнопки Browse.

    Имя открытой библиотеки отображает­ся в раскрывающемся списке Library. При необходимости можно легко перейти к другой библиотеке.

    Для определения множества библиотек списка Library, из которых будут загружаться ЭРЭ, необходимо нажать панель Library Setup. Откроется окно, в котором представлены загруженные библиотеки (рис. 5.8). Нажать кнопку Add. В появившемся стандартном окне Windows надо выбрать файл с разработанной нами библиотекой  Ivanov.lib и нажать кнопку «Открыть». После этого нажать кнопку ОК в окне Library Setup.



При нажатии кнопки Query происходит запуск мастера по­иска компонента в открытых библиотеках по указанным в таблице атрибу­там (рис. 5.9).

    Следует заметить, что позиционные обозначения элементов в схеме про­ставляются автоматически с использованием буквенных либо цифровых обозначений логических секций. При этом разделителем между номером компонента и секции служит двое­точие (например, DD1:1, DD1:2), что не соответствует ГОСТу. Чтобы со­блюсти стандарты, рекомендуется вводить позиционное обозначение вруч­ную как текст или как атрибут пользователя.
При этом с помощью нажатия ПК мыши в диалоговом окне Part Properties (рис. 5.11) сбрасывается фла­жок видимости соответствующих атрибутов символа.

    При вводе УГО элемента размещение символа в поле экрана выполняется по­сле щелчка ЛК в выбранной точке рабочего пространства. Пока ЛК мыши не нажата, можно перемещать символ по экрану. Вращение с ша­гом 90° осуществляется путем нажатия клавиши R, зеркальное отображе­ние - клавиши F. Для увеличения на 1 позиционного обозначения сим­вола служит клавиша D, для уменьшения - Shift+D. При вводе многосекционных компонентов инкремент порядкового номера секции осуществляется нажатием клавиши Р, декремент - комбинацией клавиш Shift+P.

    Нередко удобно применять команды выбора Edit/Select , а также ко­пирования Edit/Copy  и вставки Edit/Paste  для копирования большого числа однотипных элементов или фрагментов схем.

       Установка конденсатора К73-17-4.7.

    В диалоговом окне Place Part (рис. 5.7) выбрать конденсатор К73-17-4.7 и щелкнуть по кнопке ОК. Нажать на клавишу R, элемент повернется на 90°. После этого курсором указать на рабочем поле место для его размещения - точку с координатами (60; 240) либо ввести эти координаты с клавиатуры. Для чего нажать клавишу буквы J, набрать координату X - 60, нажать Tab, затем набрать координату Y - 240 и нажать Enter. Курсор окажется в точке с этими координатами. Щелкнуть ЛК, а затем ПК. Элемент будет установлен на место.

    Перейти в режим выделения элементов нажатием клавиши Select (Выбор)  и выделить ЛК введенный конденсатор (рис. 5.10).

     Щелкнуть ПК по выделенному контуру для вызова контекстного меню и выбрать в последнем кнопку Properties (Свойства). В открывшемся окне Part Properties (Свойства элемента) на вкладке Symbol (рис. 5.11) снять флажки видимости[12]

(область Visibility) у атрибутов Value (Значение номинала) и Type (Тип элемента).


Для завершения щелкнуть ЛК по кнопке ОК.

    Выделить ЛК при нажатой клавише Shift первый номер вывода. Нажатиями на клавишу R (поворот на 90°), сориентировать этот номер горизонтально, а затем перетащить его на нужное место (см. рис. 5.10). Аналогичные действия надлежит проделать со вторым номером вывода, а также с позиционным обозначением элемента.



Установка резисторов.

    Вновь щелкнуть ЛК по клавише . В открывшемся окне выбрать элемент С1-4-0.125, щелкнуть по кнопке ОК. Развернуть его на 90°, нажав клавишу R.   Поместить на рабочем поле в точке (50; 195).

    Подобным образом установить еще два таких резистора, (80; 220), (125; 235). Масштаб изображения при этом целесообразно увеличить, нажав несколько раз на клавишу серый «+».

    При необходимости следует уточнить ориентацию и положение позиционных обозначений элементов так же, как это делалось при установке конденсатора К73-17-4.7.

      Установка других элементов схемы

    Далее таким же способом установить катушку индуктивности Д1-1.2-1 в точку (315; 153), диод КД4О3А вертикально в точку (90; 125), конденсатор КМ6 - (110; 145) и транзистор КТ3102Г в (137; 145).

      Установка микросхем

    Теперь нужно установить секции интегральной микросхемы (ИМС) К511ПУ2. Вначале установим   1-ю   секцию.   Для   этого   надо снова щелкнуть ЛК и выбрать элемент К511PU2. Вслед за этим надо проверить, чтобы в области Part Num стояла 1 (рис. 5.12). Нажать на кнопку ОК, а затем нажатием ЛК установить 1-ю секцию в точку с координатами (140; 240), щелкнуть ПК.

    Затем всю эту процедуру повторить при установке 2-й секции в точку (45; 160), но в области Part Num нужно ввести 2. Щелкнуть ПК.

    Установить 3-ю секцию ИМС. Снова щелкнуть ЛК и в открывшемся окне опять выбрать элемент К511PU2, но в области Part Num теперь задать 3 (рис. 5.13).


Для этого щелкнуть ЛК в окне Part Num и ввести 3. Нажать на кнопку ОК и установить на рабочем поле щелчком ЛК 3-ю секцию в точку (50; 120) Щелкнуть ПК.



Эту процедуру полностью повторить при установке 4-й секции в точке с координатами (55; 90). В области Part Num теперь задать 4.



Установить секции микросхемы 133ЛА6. Для этого щелкнуть ЛК и в открывшемся окне выбрать элемент 133ЛА6. Нажать на кнопку ОК. Аналогичным способом установить две секции этой микросхемы в точки с координатами (90; 160) и (90; 105). Щелкнуть ПК.

      Установка электрического соединителя (разъема) ON-KS-10

    Для размещения электрического соединителя щелкнуть ЛК и в открывшемся окне выбрать элемент ON-KS-10. Нажать кнопку ОК. Поскольку соединитель состоит из семи одинаковых элементов, все их следует разместить вертикально в ряд. Проще эту процедуру выполнить, если вначале укрупнить масштаб (трижды нажать на «+»). Затем установить курсор в 1-ю точку с координатами (160; 145) и щелкнуть ЛК. После этого, последовательно щелкая шесть раз, установить их друг под другом в точки с координатами (160; 140), (160; 135), (160; 130), (160; 125), (160; 120), (160; 115) так, как показано на рис. 5.14. Щелкнуть ПК.

    После этого выполнить команды Edit/Select и выделить все семь элементов соединителя. Для чего достаточно щелкнуть слева вверху над соединителем ЛК и, не отпуская ее, переместить курсор вправо вниз под соединитель. Отпустить ЛК. Щелкнуть по ним ПК и в открывшемся меню выбрать Properties. В появившемся диалоговом окне в области Visibility двойным щелчком ЛК убрать флажок около RefDes и нажать кнопку ОК.

Запись сформированной схемы

    Для записи сформированной схемы выполнить команды File/Save As. Откроется диалоговое окно Save As, в котором необходимо указать папку для хранения проекта. Если такая папка не была создана ранее, то ее можно создать под именем «Проекты». После этого открыть папку «Проекты» и в строке «Имя файла» набрать имя вашего проекта, например, «Учебный проект». Щелкнуть по панели «Сохранить».

Запись в разъеме наименований выводов соединений

    Вновь выполнить команды Place/Text  и щелкнуть ЛК в первой строке соединителя. Откроется диалоговое окно Place Text. В этом окне ввести с клавиатуры имя «Вход». Далее выбрать выравнивание по центру горизонтали и вертикали. Выбрать шрифт Arial3_5Italic и нажать на панель Place. В первой строке таблице разъема появится имя «Вход» (рис. 5.24).

    Затем щелкнуть во второй строке разъема и набрать имя «Выход 1». После этого аналогично написать в 3-й строке имя «Выход 2», в 4-й и 5-й — «+15 В», в 6-й и 7-й — «-15 В».

Запуск графического редактора P-CAD Schematic

  Запустить графический редактор P-CAD Schematic

можно несколькими способами:

    Сделать двойной щелчок левой кнопкой мыши (ЛК) по соответствующей пиктограмме  на рабочем столе (если она там есть).

    Нажать кнопку Пуск

на панели задач Windows. В появившемся меню задач последовательно указывайте указателем мыши пункты:

Программы Þ P-CAD 2002 Þ  P-CAD Schematic

Щелкнуть ЛК по названию графического редактора.

    Если на компьютере запущена одна из программ P-CAD 2002, необходимо щелкнуть ЛК по команде Utils (Служебные команды). Откроется выпадающее меню, в котором несколько пунктов начинаются с аббревиатуры P-CAD. Щелчок мыши по P-CAD Schematic запустит программу. При этом действующая программа не закроется, а только свернется и к ней всегда можно будет вернуться.

---

---
